cigueñal horizontal
embrague rígido con llave rotada
JD23-63A/80A: estructura de llave de doble rotación
Ajuste manual de la altura del troquel con pantalla de escala
parada de emergencia montada en prensas tipo A para detener el deslizamiento dentro de 0°~135°, la cortina de luz es opcional
—— ESTÁNDAR TALLAS ——
Parámetros detallados del equipo.
Especificaciones |
Unit |
JC23-6.3 | J23-10B | J23-16 | J23-16B | J23-25A | JG23-35A | JG23-40A | JC23-63A | JD23-63A | J23-80A | JD23-80A | |
Fuerza nominal |
Kn |
36 | 100 | 160 | 160 | 250 | 350 | 400 | 630 | 630 | 800 | 800 | |
Carrera nominal | mm | 3 | 4 | 5 | 5 | 5 | 5 | 6 | 8 | 8 | 9 | 9 | |
trazo de diapositiva |
mm |
35 | 60 | 55 | 70 | 80 | 100 | 120 | 120 | 120 | 130 | 130 | |
GDS | min-1 | 170 | 145 | 125 | 125 | 60 | 53 | 55 | 50 | 50 | 45 | 45 | |
Altura máxima del troquel | mm | 110 | 130 | 160 | 170 | 180 | 180 | 220 | 270 | 270 | 290 | 290 | |
Ajuste de altura del troquel | mm | 30 | 35 | 45 | 45 | 70 | 75 | 80 | 80 | 80 | 100 | 100 | |
entre el centro de la diapositiva y el marco | mm | 110 | 130 | 160 | 170 | 210 | 200 | 260 | 260 | 260 | 270 | 300 | |
reforzar(FB*LR*H) | mm | 200*310 | 240*360 | 300*450 | 320*480 | 400*600 | 380*610 | 480*710 | 480*710 | 480*710 | 520*860 | 580*860 | |
Apertura de refuerzo(up dia*depth*low dia) | mm | Φ60 |
Φ120*Φ20 *Φ120 |
Φ100 | Φ100 | Φ120 | Φ130 |
Φ220*Φ25 *Φ180 |
Φ200*Φ45 *Φ180 |
Φ250*Φ200 *Φ340 |
Φ250*Φ200 *Φ340 |
Φ280*Φ220 *Φ380 |
|
Espesor de refuerzo | mm | 40 | 50 | 40 | 60 | 70 | 70 | 80 | 90 | 90 | 100 | 100 | |

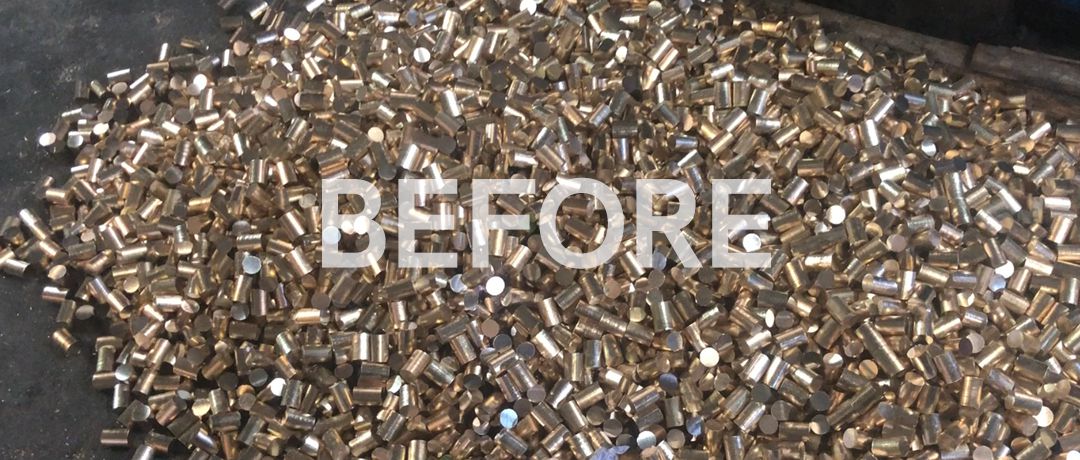

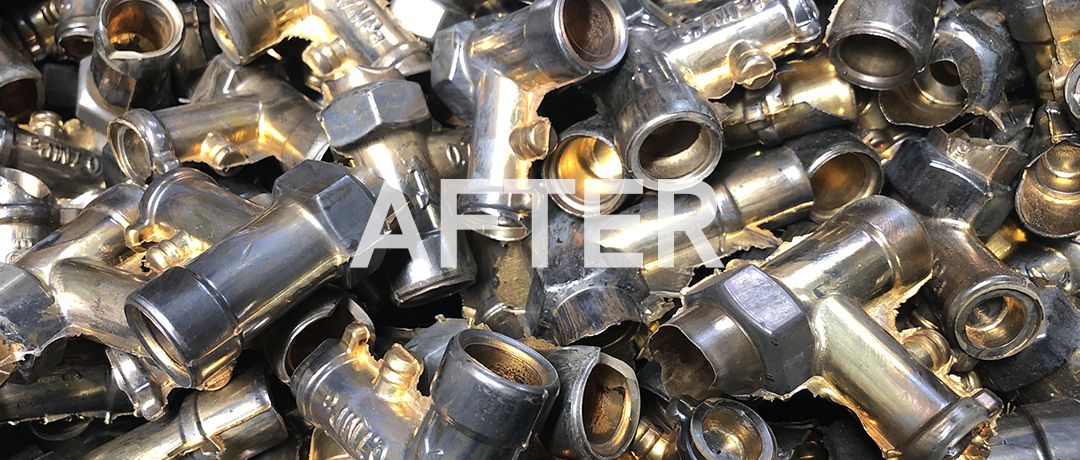

—— EFECTO COMPARACIÓN ——

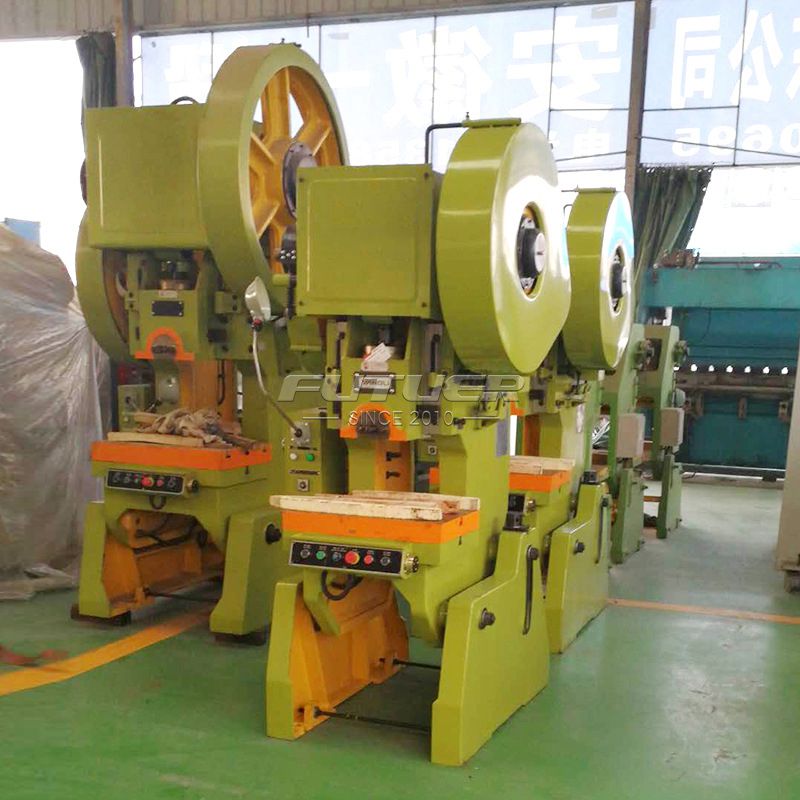

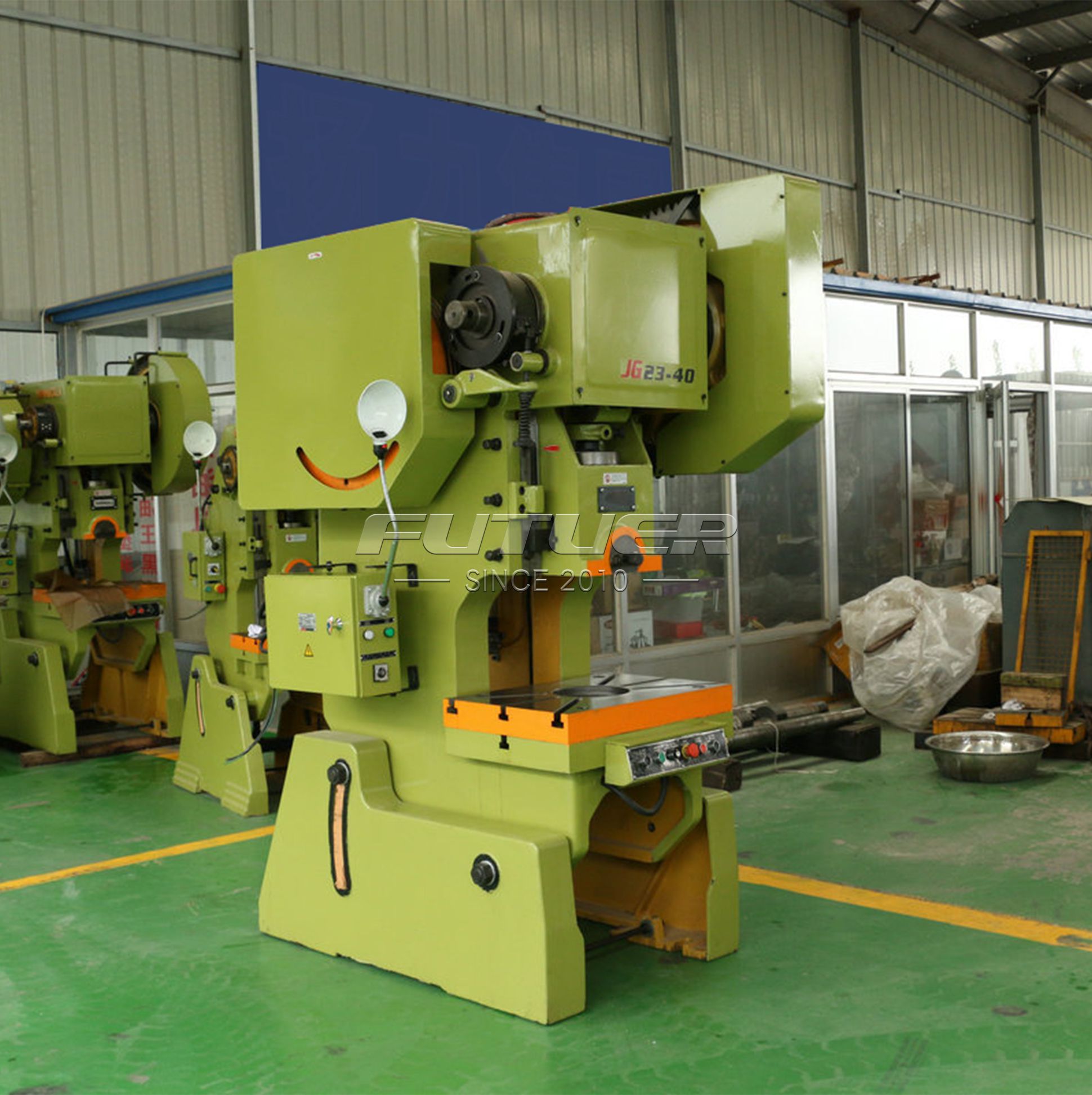

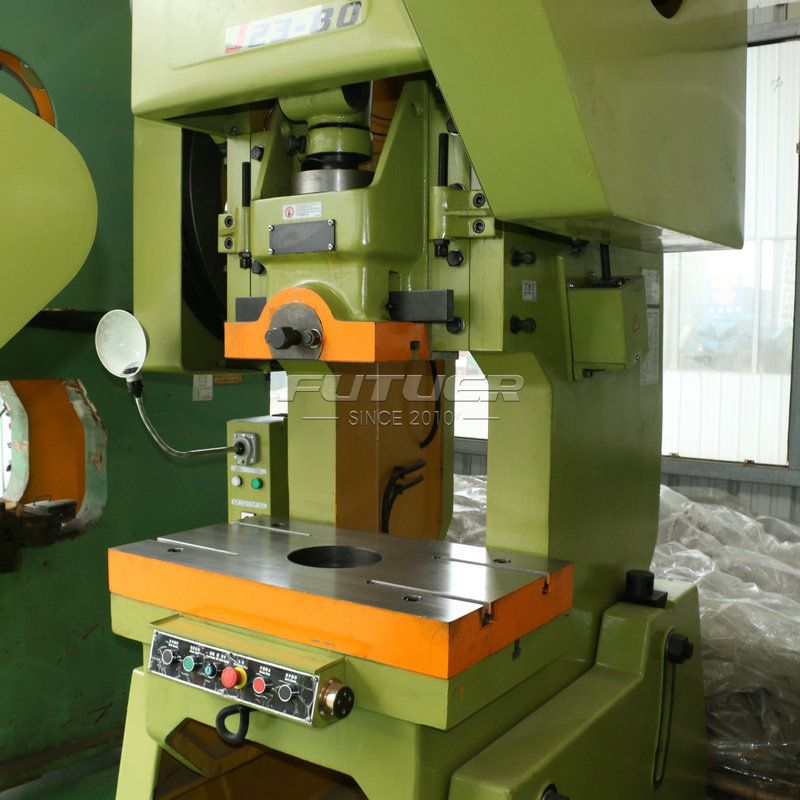

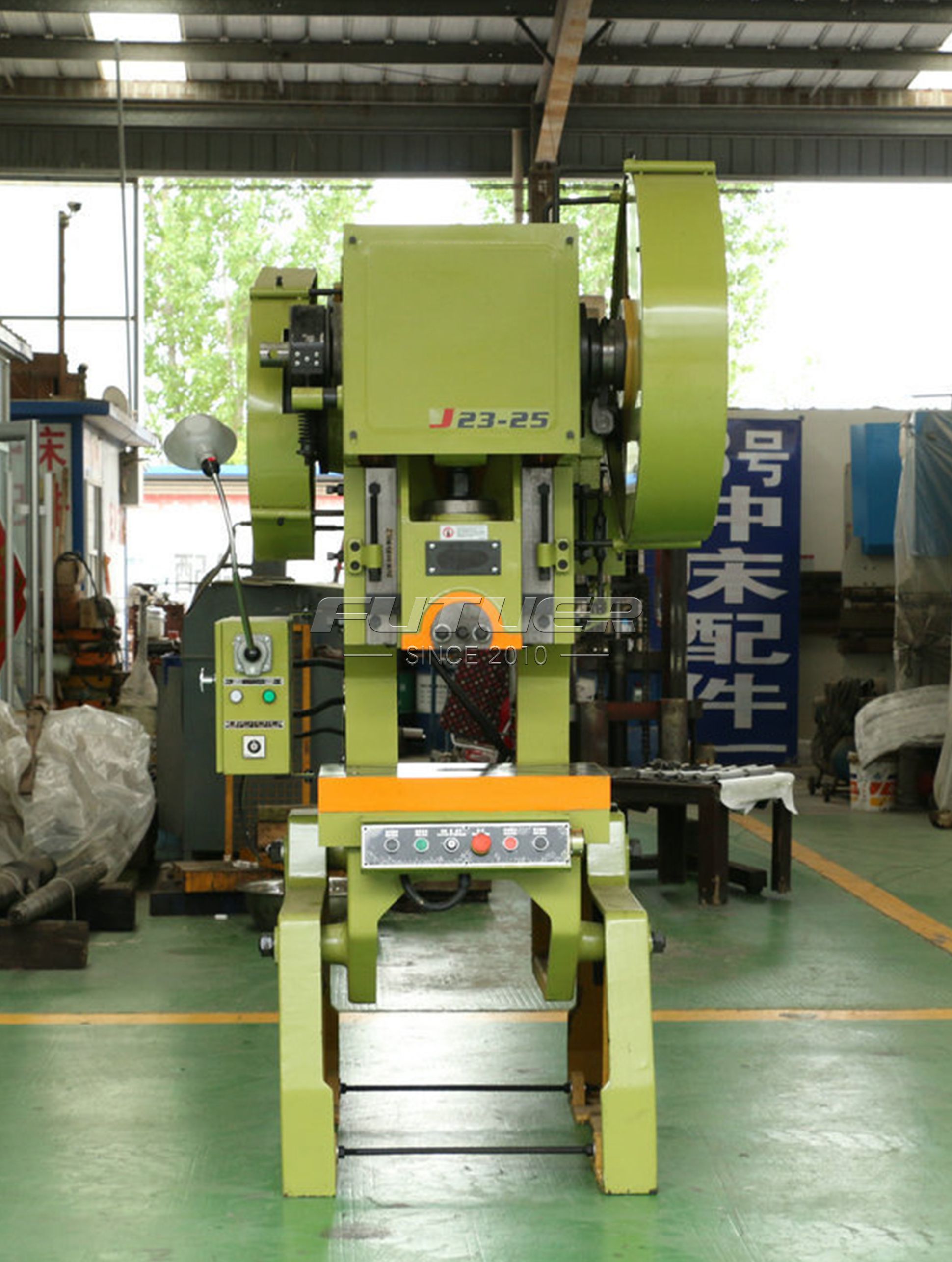

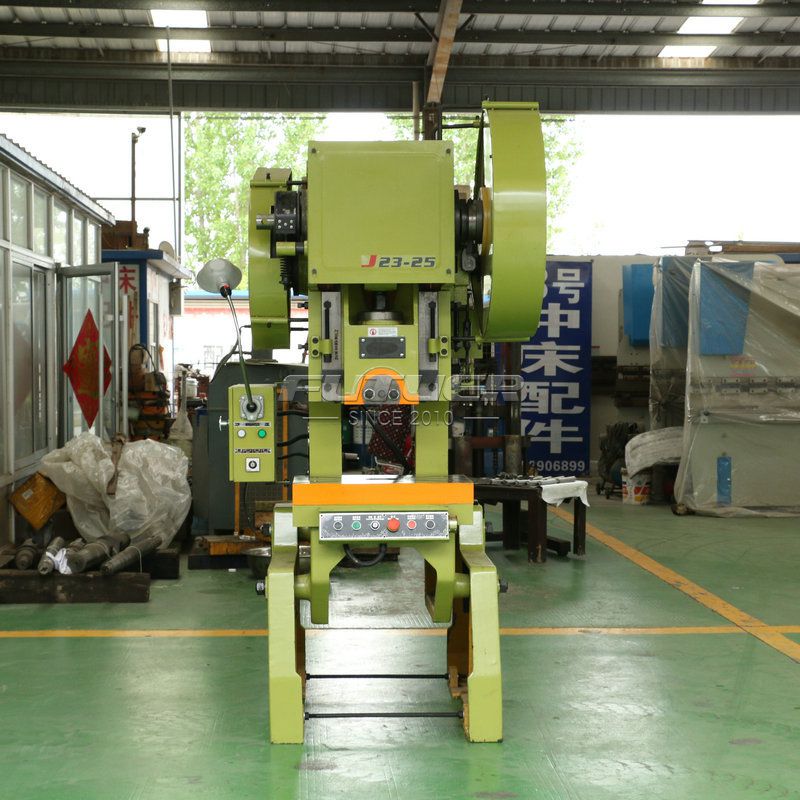

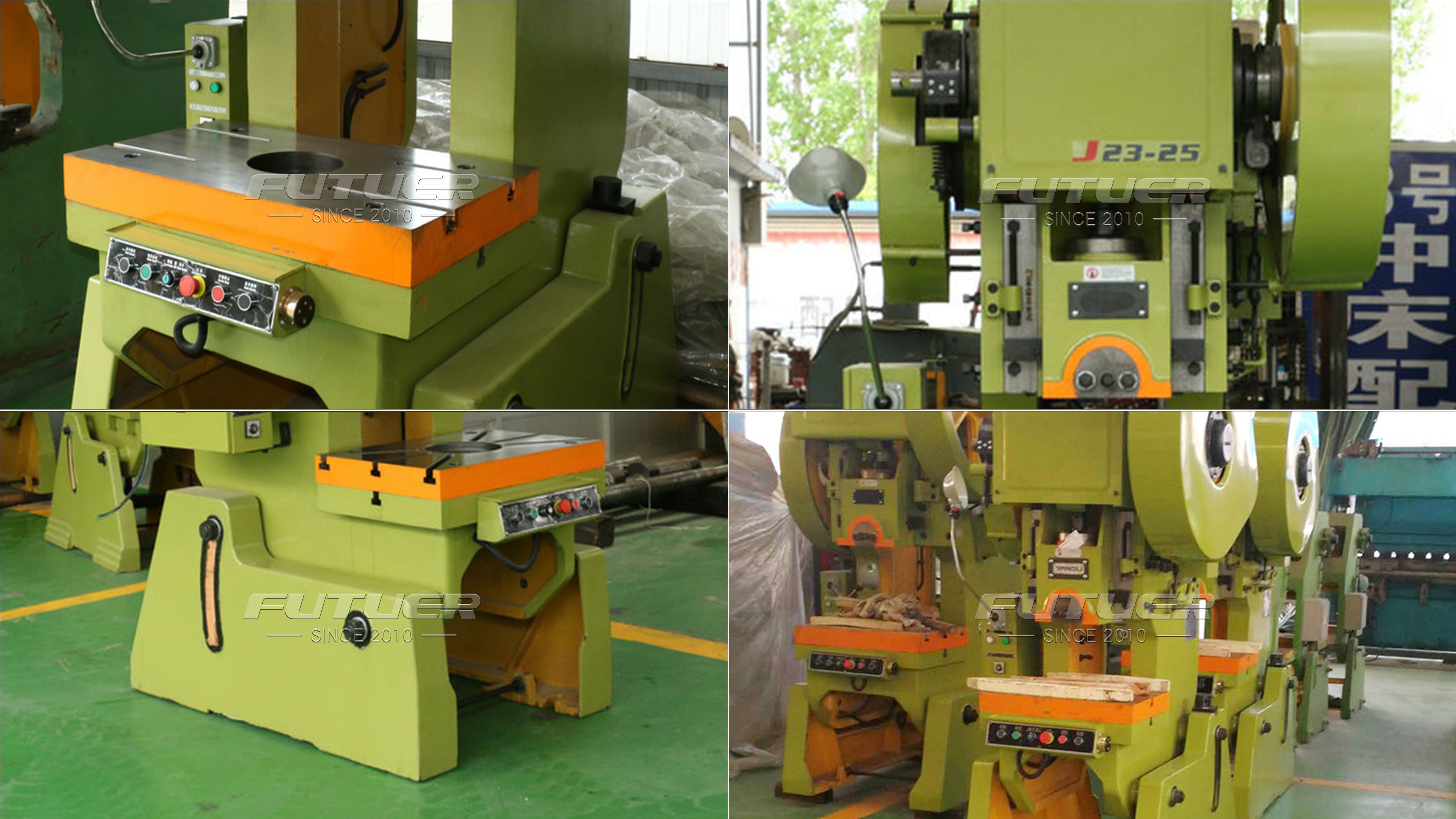

—— EQUIPO DETALLES ——
Visualización detallada de los productos.
—— EQUIPO ENVÍO ——
Envíos tres o cuatro veces por semana en promedio
